Messhilfe für verschiedene Montagevarianten

Bitte achten Sie beim Ausmessen der Fenster auf exakte Angaben. Die aufgrund dieser Bestellung hergestellten Produkte sind Maßanfertigungen. Sie können weder umgetauscht noch zurückgenommen werden.

Empfehlung: Die Bedienelemente sollten gegenüber dem Fenstergriff platziert werden.

Bestellmaße sind Anlagenmaße - nicht die Fenstermaße!

Alle unsere verwendeten Stoffe, Materialien und Fertigungstoleranzen bewegen sich innerhalb branchenüblicher Normen und Richtlinien.

Messen/Montage

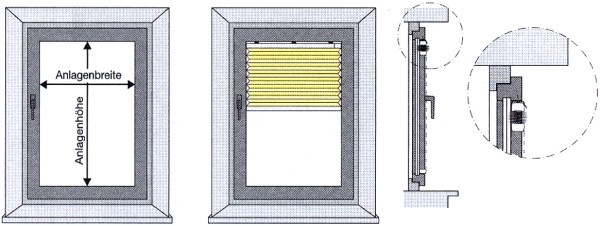

Montage IM Falz

Montage im Falz
Hinweis: Mindestglasleiste = 25 mm
Empfehlung: Kleinstes gemessenes Maß abzüglich 2 mm pro Seite = Bestellmaß

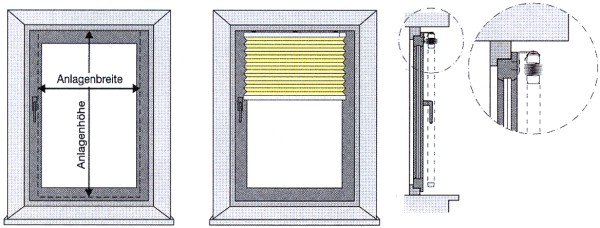

Montage AUF Rahmen

Montage auf Rahmen
Hinweis: Auf vorstehende Beschläge achten (Fenstergriff oder ähnliches)
Empfehlung: Seitlicher Überstand pro Seite ca. 20 mm (auf Beschläge achten)

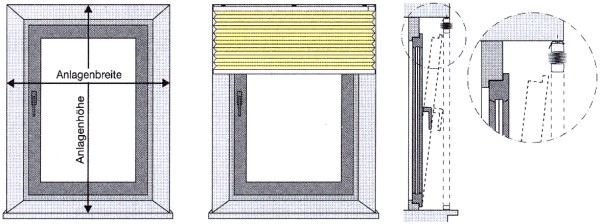

Montage in der Fensternische

Montage in der Fensternische
Hinweis: Pakethöhe beachten, wegen Fensteröffnung. Messen Sie die Breite der Nische an mindestens 3 verschiedenen Stellen und wählen Sie als Breite die kleinste gemessene Breite aus
Empfehlung: Kleinstes gemessenes Maß abzüglich 1,5 cm pro Seite = Bestellmaß

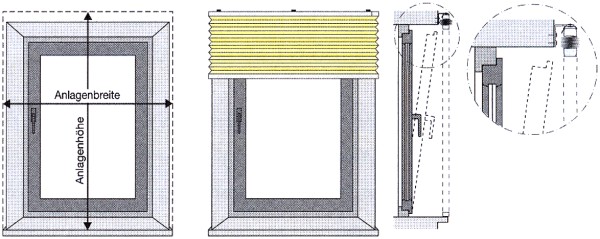

Montage vor der Fensternische

Montage vor der Fensternische
Hinweis: Auf Montageposition achten, wegen Fensteröffnung
Empfehlung: Seitlicher Überstand pro Seite ca. 50 mm

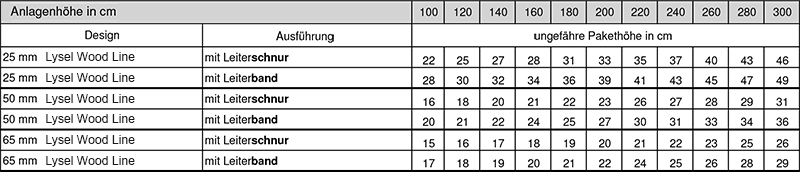

Pakethöhen von Lysel Wood Line

Pakethöhen bei Lysel Wood Line

Hinweis: Bitte achten Sie auf die Pakethöhe

Abdeckblende

Abdeckblende

Aufmaß

Bestellmaße:
Zusätzliche Maße, wenn nötig, im Konfigurator bitte in das Notizfeld (Sonderwünsche/Hinweise) eintragen.

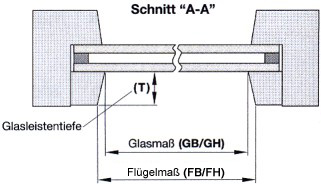

Mindestglasleistentiefe

Comfort Line 15 mm
Exklusiv Line 20 mm
